Żmijka do zboża z czerpnią

Żmijka do zboża z czerpnią

Ten rodzaj żmijki znajdzie zastosowanie wszędzie tam, gdzie zboże musi być pobrany z niskiego pułapu i przetransportowane i zrzucone na określonej wysokości. Może być pobrane bezpośrednio za pomocą czerpni lub za pomocą pryzmy.
Przenośniki znajdują zastosowanie w rolnictwie, magazynach, u producentów pasz, hodowców zwierząt.

Żmijki tego typu znajdą zastosowanie przy opróżniania silosów płaskodennych, zbiorników, magazynów płaskich czy opróżniania przyczepy bez wywracania.

Żmijki oferowane są w długościach 4-12 m i średnicach 125, 150, 200 i 250 mm. Wielkość zasypu można płynnie regulować przesłoną rurową.

Wysokość wysypu regulowana przy pomocy korby i wyciągarki linowej umieszczonej na podwoziu żmijki. Przełożenie dobrane jest tak, aby zapewnić stosunkowo łatwe i bezpieczne podnoszenie i opuszczanie wysypu.

Podwozie złożone jest ze stalowych, szerokich profili, dobranych odpowiednio do wielkości żmijki. Podwozie musi zapewniać bezpieczeństwo i stabilizować przenośnika podczas jego pracy.

Mając na uwadze solidność i bezpieczeństwo użytkowania nie zapomnieliśmy o mobilności żmijki. Standardowo w przedniej części podwozia montowane są koła dużej średnicy. Umieszczenie silnika przy wysypie żmijki, łączna lekkość przenośnika pozwala z łatwością podnieść go ręcznie, korzystając z uchwytu i przetransportować go w dowolne miejsce, korzystając z jego dużej zwrotności.

Galeria


Do najważniejszych cech żmijki należy:

  • wysoka realna wydajność transportu – do 8, 15, 30 i 50 t/h;
  • regulowana wysokość wysypu za pomocą korby, w oparciu o układ windy w podwoziu;
  • modułowa budowa żmijki, dostępne długości od 4 do 12 m w zestawieniu z segmentów przedłużających 1 m i 2 m;
  • ślimak łożyskowany jest na każdym segmencie (co 2 metry). Znacząco wpływa to na trwałość urządzenia: znacząco wydłuża żywotność łożysk podporowych, usztywnia rurę zewnętrzną żmijki, zapewnia cichobieżność maszyny;
  • przenośnik może pracować i być przechowywany na zewnętrz – cynkowany ogniowo - znacząca grubość powłoki cynkowniczej i błyszcząca estetyczna powierzchnia;
  • duże koła jezdne – odpowiednie na każdy rodzaj drogi;
  • przenośnik przystosowany do załadunku silosów zbożowych poprzez otwór w pokrywie górnej;
  • niski koszt zakupu, eksploatacji, mobilność i uniwersalność w stosunku do innych urządzeń transportowych.

Dane techniczne

SYMBOL PRZENOŚNIKA. MOC SILNIKA (kW) WYDAJNOŚĆ (t/h) ŚREDNICA RURY (mm) DLUGOŚĆ MIN. (m) DŁUGOŚĆ MAX. (m) PODWOZIE - WINDA
125/4-8/OC 1,5 do 8 125,00 4,00 8,00 Nie
150/4-8/OC 2,2 do 16 150,00 4,00 8,00 Nie
150/6-8/OC 2,2 do 16 150,00 6,00 8,00 Tak
150/6-9/OC 3,0 do 16 150,00 6,00 9,00 Tak
150/10-12/OC 4,0 do 16 150,00 10,00 12,00 Tak
200/6-8/OC 4,0 do 30 200,00 6,00 8,00 Tak
200/10-12/OC 7,5 do 30 200,00 10,00 12,00 Tak
250/6-8/OC 7,5 do 50 250,00 6,00 8,00 Tak
250/10-12/OC 11,0 do 50 250,00 10,00 12,00 Tak

Przy zamawianiu prosimy powoływać się na symbole przenośnika. Np. 250/10-12/OC. Gdzie – 250 oznacza średnicę w mm rury przenośnika, 10 – minimalna długość przenośnika w metrach, 12 – maksymalna długość pracy przenośnika. Długość 12 m uzyskuje się poprzez zakup dodatkowego segmentu przedłużającego, OC - przenośnik cynkowany ogniowo. Brak innego oznaczenia oznacza napęd górny, pobieranie materiału czerpnią.

Segmenty przedłużające

Symbol segmentu Długość nominalna (m) Średnica rury (mm) Pokrycie
125/1/OC 1,00 125,00 Ocynkowany
125/2/OC 2,00 125,00 Ocynkowany
150/1/OC 1,00 150,00 Ocynkowany
150/2/OC 2,00 150,00 Ocynkowany
200/1/OC 1,00 200,00 Ocynkowany
200/2/OC 2,00 200,00 Ocynkowany
250/1/OC 1,00 250,00 Ocynkowany
250/2/OC 2,00 250,00 Ocynkowany

Przy zamawianiu prosimy powoływać się na symbole segmentu Np. 250/2/OC. Gdzie – 250 oznacza średnicę w mm rury przenośnika, 2 – długość segmentu w metrach. OC - przenośnik cynkowany ogniowo.

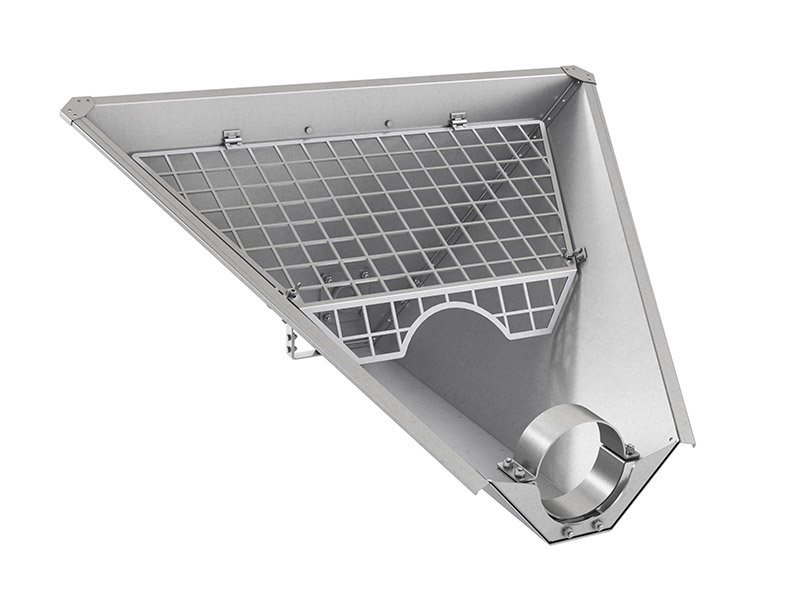

Do żmijek opcjonalnie może nabyć kosz zasypowy, mocowany na czerpni.
